ASTM A500 Standard: Stepen B vs. Razred C – Sveobuhvatni vodič za šuplje strukturne presjeke

Stručnjaci za nabavku rade u industriji čelika. Inženjeri i projektanti takođe rade na ovom polju. Često moraju odabrati pravi šuplji strukturni presjek (HSS) za dati projekat. Ovaj izbor nije mali. To direktno mijenja strukturnu sigurnost konačnog proizvoda. To također mijenja koliko će izrada koštati. I to mijenja ukupni budžet projekta.

U Sjevernoj Americi, jedan standard se koristi više od bilo kojeg drugog za hladno oblikovane strukturalne cijevi od ugljičnog čelika. Taj standard jeASTM A500. Pokriva zavarene cijevi i bešavne cijevi. Među razredima navedenim u ovom standardu,najčešće se navode dvije ocjene. Ovo suRazred B i C. Ovaj vodič vam daje potpuno i direktno poređenje ova dva razreda. Gledamo njihov hemijski sastav. Gledamo njihova mehanička svojstva. Razmatramo njihovu uobičajenu upotrebu, a također vam dajemo korak po korak način da odlučite koja ocjena najbolje odgovara vašim potrebama.

A. Opseg standarda

ASTM A500 je standardna specifikacija zahladno oblikovane zavarene i bešavne konstrukcijske cijevi od ugljičnog čelikau krugovima, kvadratima i pravokutnicima. To je primarni standard koji se koristi u Sjedinjenim Državama za šuplje strukturne profile (HSS) koji služe kao strukturni elementi u građevinarstvu, mostovima, industrijskoj opremi i bezbroj drugih aplikacija.

B. Metode proizvodnje

Prema ASTM A500, cijevi se mogu proizvesti na dvije osnovne metode:

• Zavarene cijevi – formirane od ravno valjane čelične trake, zatim zavarene uzdužno duž šava
• Bešavne cijevi – Proizvedene probijanjem čvrste gredice, što rezultira cijevi bez zavarenog šava

Oba načina proizvodnje daju proizvode koji moraju ispunjavati iste mehaničke i hemijske zahtjeve specificirane za svaki razred.

C.Shapes Covered

ASTM A500 pokriva tri osnovna oblika:

• Okrugle strukturalne cijevi
• Kvadratne strukturalne cijevi
• Pravougaone strukturalne cijevi

D. Zašto je ovaj standard bitan

Ovaj standard je popularan jer daje adobar balans. Cijev imadovoljno snageza konstrukcijske radove. Istovremeno, jestelako se formira i lako se zavari. Standard postavlja jasna pravila koja se mogu primijeniti. Svaki proizvođač mora slijediti ista pravila. To znači da kupci dobijaju konstantan kvalitet. Ta dosljednost je vrlo važna za projekte gdje su sigurnost i performanse glavna briga.

Stepen B i Grade C su oba dio ASTM A500. Ali oni nisu isti. Theglavne razlike su u njihovim mehaničkim svojstvima. Ima i malihrazlike u njihovom hemijskom sastavu. Poznavanje ovih razlika je ključ za donošenje pametne odluke o kupovini.

A. Granice hemijskog sastava

Oba tipa su ugljenični čelici. Ali razred C obično dozvoljava malo više ugljika i mangana. To mu pomaže da postigne veću snagu. Tabela ispod prikazuje maksimalne granice za svaki element.

• Ove vrijednosti dolaze iz analize lonca. Stvarne vrijednosti u izvještaju o ispitivanju mlina mogu biti malo drugačije. Uvijek provjerite ovjereni izvještaj proizvođača za tačne brojeve.

B. Mehanička svojstva – velika razlika

Najvažnija razlika između razreda B i razreda C je u njihovim mehaničkim svojstvima. Granica tečenja i vlačna čvrstoća nisu iste. Donja tabela daje minimalne potrebne vrijednosti.

• Ocjena C nudi otprilike19% veća minimalna granica razvlačenja(50 ksi naspram. 42 ksi) u poređenju sa razredom B. Ovo povećanje čvrstoće dolazi sa blagim smanjenjem duktilnosti, što se odražava u neznatno nižem zahtjevu za izduženjem.

C. Fabrication Behavior

a. Formabilnost

• Razred B: Sa nižom jačinom tečenja i nešto većim izduženjem, razred B nudi vrhunsku sposobnost oblikovanja. To je poželjan izbor za aplikacije koje zahtijevaju uske radijuse savijanja, složene oblike ili operacije hladnog oblikovanja.
• Razred C: Iako se još može oblikovati, veća čvrstoća razreda C čini ga nešto manje duktilnim. Operacije hladnog oblikovanja mogu zahtijevati veće radijuse savijanja ili prethodno zagrijavanje kako bi se izbjeglo pucanje.

b.Zavarljivost

Oba tipa pokazuju dobru zavarljivost koristeći standardne postupke zavarivanja ugljeničnog čelika (SMAW, GMAW, FCAW, SAW). međutim:

• Razred B: Njegov niži ekvivalent ugljika čini ga malo popustljivijim pri zavarivanju na terenu, posebno u hladnim vremenskim uvjetima.
• Razred C: Zavarivanje je lako ostvarivo, ali može imati koristi od predgrijavanja i kontrole temperature međuprolaza u debljim dijelovima kako bi se spriječilo pucanje izazvano vodonikom.

Možete nabaviti i Grade B i Grade C u mnogim veličinama i debljinama zida. Ispod su tipični rasponi.

A. Okrugla cijev

• Vanjski promjer (OD): Obično se kreće od 0,840" do 16,000" i više
• Wall Thickness: Od 0,109" do 0,625" i više

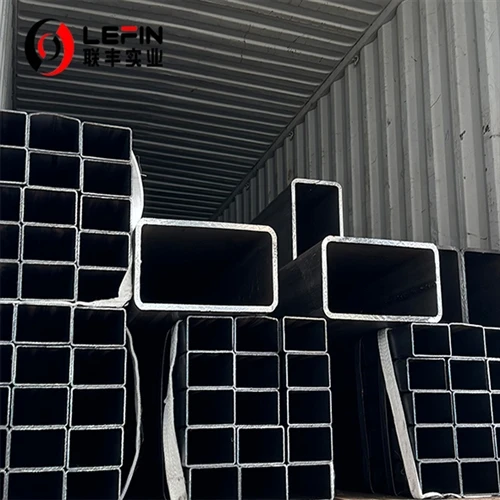

B. Četvrtaste cijevi

• Nominal Size: Od 0,500" × 0,500" do 16" × 16" i više
• Wall Thickness: Od 0,065" do 0,625"

C. Pravokutna cijev

• Nominal Size: Različite kombinacije (npr. 2" × 3" do 12" × 20")
• Wall Thickness: Od 0,109" do 0,625"

Dostupnost veličina može varirati od proizvođača. Prilagođene veličine su često dostupne na zahtjev.

A. Prijave razreda B

Kombinacija dobre čvrstoće, odlične formabilnosti i isplativosti klase B čini ga najpovoljnijim za širok spektar strukturalnih i mehaničkih primjena:

• Izgradnja zgrada– Stubovi, grede i rešetke u niskim i srednjim zgradama
• Komponente mosta– Sekundarni elementi konstrukcije, ograde i rukohvati
• Poljoprivredna oprema– Okviri, oslonci i konstrukcije implementacije
• Industrijske mašine– Sistemi transportera, okviri opreme i strukture za rukovanje materijalom
• Arhitektonske aplikacije– Signalizacija, tende, nadstrešnice i dekorativni konstruktivni elementi
• Ramovi za automobile i prikolice– Gdje je potrebna umjerena čvrstoća i dobra formabilnost
• Ograde i zaštitne ograde– Sigurnosne ograde za autoput i perimetar

B.Grade C Applications

Veći omjer čvrstoće i težine razreda C čini ga preferiranim izborom za zahtjevnije konstrukcijske primjene gdje je smanjenje težine ili veća nosivost kritični:

• Visokogradnja– Primarni stupovi i teški nosivi elementi
• Mostovi dugog raspona– Glavni konstruktivni tetivi i teški nosači
• Offshore i pomorske strukture– Platforme, dizalice i potporne strukture
• Teška industrijska oprema– Grane dizalice, ruke bagera i okviri rudarske opreme
• Prenosni tornjevi– Električne komunalne konstrukcije koje zahtijevaju veliku čvrstoću
• Prikolice za teške uslove rada i transportna oprema– Gdje je potrebna veća nosivost
• Stadioni i krovovi velikog raspona– Primarni elementi konstrukcije okvira

Za profesionalce u oblasti nabavke, odluka između stepena B i stepena C treba da bude vođena pažljivom procenom zahteva projekta. Koristite sljedeći okvir kao vodič:

Korak 1 – Pogledajte strukturna opterećenja
Ako su projektna opterećenja umjerena, obično je dovoljan stupanj B. To će također koštati manje. Ako su projektna opterećenja velika, može biti potreban razred C. Njegova veća snaga popuštanja omogućava vam da ispunite sigurnosne faktore bez povećanja sekcije.

Korak 2 – Razmislite o radovima na izradi
Ako je vašem projektu potrebno mnogo hladnog savijanja, savijanja uskog radijusa ili složenih oblika, razred B je bolji. Ako se vaša proizvodnja uglavnom sastoji od ravnih rezova, zavarivanja i zavrtnja, stepen C dobro radi.

Korak 3 – Provjerite ograničenja težine
Ako je težina kritičan faktor – na primjer, u mobilnoj opremi ili konstrukcijama dugog raspona – razred C pomaže. Možete koristiti tanji zid i dalje imati istu nosivost. To smanjuje ukupnu težinu.

Korak 4 – Uporedite troškove
Klasa B obično košta manje po toni. Dakle, za projekte gdje je njegova snaga dovoljna, štedi novac. Razred C može koštati malo više po toni. Ali to može smanjiti ukupne troškove projekta jer možete koristiti manje dijelove i manje čelika.

Korak 5 – Pregledajte uslove zavarivanja
Ako ćete zavarivati ​​na terenu, posebno po hladnom vremenu ili sa ograničenim predgrijavanjem, razred B je popustljiviji. Ako zavarite u radnji sa kontrolisanim uslovima, obe vrste su u redu. Samo slijedite standardne dobre prakse za razred C.

• Evo jednostavne tabele sa sažetkom za brzu referencu.

P1: Da li je stepen C uvijek jači od stepena B?
Da. Razred C ima minimalnu granicu tečenja od 50 ksi. Razred B ima samo 42 ksi. To je oko 19% više. Njegova vlačna čvrstoća je također veća: 62 ksi vs . 58 ksi.

P2: Koji je razred lakši za zavarivanje?
Oba se lako zavaruju standardnim metodama od ugljeničnog čelika. Ali stepen B je nešto lakši na terenu jer ima manju čvrstoću i niži ekvivalent ugljika. To ga čini manje osjetljivim na hladne uslove.

P3: Da li je razred C skuplji od razreda B?
Da, klasa C obično košta malo više po toni. Dodatni trošak dolazi od strože kontrole procesa i viših zahtjeva za čvrstoćom. Ali razlika u cijeni se često kompenzira uštedom materijala – jer možete koristiti tanje zidove ili manje dijelove.

P4: Mogu li dobiti ASTM A500 Grade B ili C u bešavnom obliku?
Da. Standard pokriva i zavarene i bešavne cijevi. Bešavni se često bira za usluge pod visokim pritiskom ili za aplikacije u kojima zavareni šav nije dozvoljen.

P5: Šta znači "hladno oblikovano" u ovom standardu?
To znači da je cijev oblikovana na sobnoj temperaturi od ravnog čelika. Nije toplo valjan. Hladno oblikovanje povećava snagu kroz kaljenje. Takođe daje strože tolerancije dimenzija.

P6: Kako mogu biti siguran da moja cijev zadovoljava ASTM A500?
Zatražite od svog dobavljača izvještaje o ispitivanju mlina (MTR). Ovi izvještaji daju hemijsku analizu i rezultate mehaničkih ispitivanja. Oni također uključuju izjavu da je cijev u skladu sa ASTM A500.

ASTM A500 Grade B i Grade C su oba odličan izbor za šuplje strukturne dijelove, od kojih svaki služi različitim potrebama tržišta:

Razred Bje svestran, isplativ radni konj – idealan za širok raspon općih konstrukcijskih primjena gdje su potrebne umjerena čvrstoća i odlična sposobnost oblikovanja.

Razred Cpruža superioran omjer čvrstoće i težine – najbolji izbor za zahtjevne konstrukcijske primjene gdje su veći kapacitet opterećenja, smanjenje težine ili oboje kritični.

Naša preporuka:Angažirajte se sa svojim dobavljačem u ranoj fazi dizajna. Navedite specifikacije vašeg projekta – uključujući projektna opterećenja, metode proizvodnje i sva ograničenja težine – i dopustite nam da vam pomognemo da odaberete optimalnu klasu za vašu specifičnu primjenu.

Za više informacija, tehničke listove ili da zatražite ponudu, kontaktirajte naš tim prodajnog inženjera.Posvećeni smo pružanju visokokvalitetnih ASTM A500 strukturnih cijevi koje zadovoljavaju vaše tačne specifikacije– na vrijeme i budžet.
