ASTM A795/A795M{2}} Cijevi za gašenje požara

ASTM A795/A795M-13

Standardna specifikacija za crne i vruće potopljene pocinčane (pocinčane) zavarene i bešavne čelične cijevi za zaštitu od požara

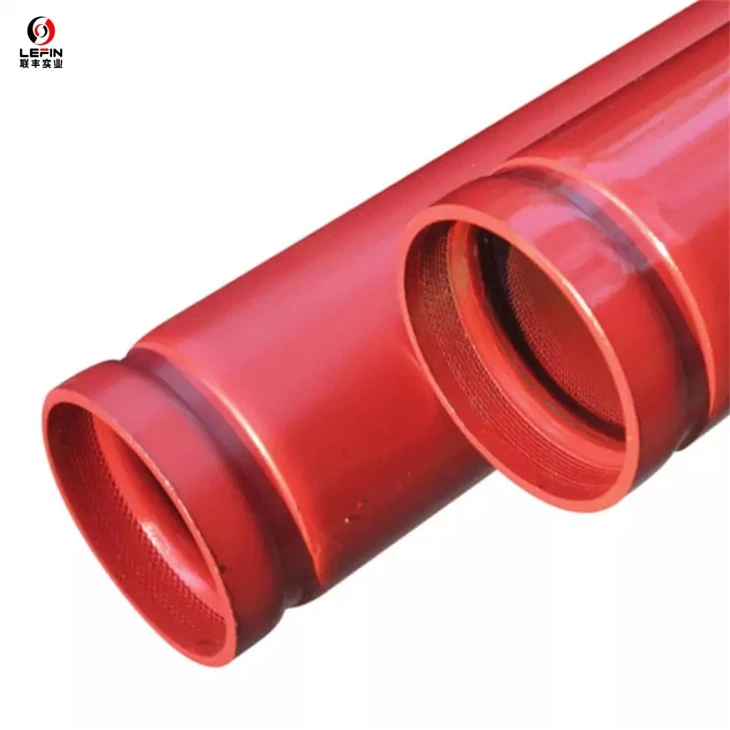

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (gola cijev ili obojena crveno/crno ili pocinkovana ili obložena FEB)

konzistentnost, pouzdanost i vrhunske performanse.

Dimenzije, težine i ispitni pritisak za lagane cijevi za zaštitu od požara - Raspored 10^A
NPS oznaka	DN oznaka	Vanjski prečnik		Nominalna debljina zida		Težina Plain End		Test Pressure
		Vanjski prečnik		Nominalna debljina zida		Težina Plain End		Peć-zavarene		Bešavne i zavarene sa električnim otporom
		in.	mm	in.	mm	lb/ft	kg/m	psi	kPa	psi	kPa
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
Raspored 10 odgovara Rasporedu 10S kako je navedeno u ANSI B36.19 samo za NPS 3/4 do 6 [DN 20 do 150]. B Pećno zavarene cijevi se ne izrađuju u veličinama većim od NPS 4 [DN 100]. C Nije na rasporedu 10.

Dimenzije, težine, ispitni pritisci za cijev za zaštitu od požara standardne težine - raspored 30 i raspored 40
NPS Oznaka	DN Oznaka	Vanjski prečnik		Nominalna debljina zida A		Težina Plain End		Weight Threaded i spojena B		Test Pressure
		Vanjski prečnik		Nominalna debljina zida A		Težina Plain End		Weight Threaded i spojena B		Peć-zavarene		Bešavne i Električni otpor- Zavareni
		in.	mm	in.	mm	lb/ft	kg/m	lb/ft	kg/m	psi	kPa	psi	kPa
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
A NPS 1/2 do 6 [DN 15 do 150]-Prilog 40; NPS 8 i 10 [DN 200 i 250]-Prikaz 30. B Na osnovu dužine od 20-ft [6.1-m]. c Cijevi zavarene u peći ne izrađuju se u veličinama većim od NPS 4 [DN 100].

1.TOLERANCIJA

1.1 Na debljini:Minimalna debljina zida u bilo kojoj tački ne smije biti veća od 12,5% ispod navedene debljine zida.

1.2 On Diameter:

Za NPS 11/2" i ispod bilo koje tačke ne smije varirati više od +0.4 mm -0.8 mm.

Za NPS 2" i više ne smije varirati više od +/- 1% od specificiranog standarda

1.3. On Weight

Težina cijevi ne smije biti veća od ±5% navedene težine.

2.ENDS

Svaki kraj cijevi mora imati običan kraj osim ako nije drugačije naznačeno.

3.INTERNO DEBEADING

2" i više -Unutrašnje perle koje treba ukloniti u potpunosti.

ASTM A795 Galvanized Fire Fighting Pipes

4.HEMIJSKI SASTAV

GRA%MAX-C-0.25%,Mn-0.95%6,S-0.035%,P-0.035%

5.MEHANIČKI (MIN.)

GR.A Granica tečenja-205 N/mm², Vlačna čvrstoća-330 N/mm², izduženje-25-30%

6. ISPITIVANJE SPLAVANJA

Zavar se nalazi 0 i 90 stepeni od linije smjera sile.

Faza-1: Za duktilnost zavara do 2/3 vanjskog promjera cijevi uzorka.

Faza-2: Za duktilnost čelika do 1/3 vanjskog prečnika cijevi uzorka.

Faza-3: Potpuno izravnavanje za ispitivanje laminiranog i nezdravog materijala.

7.TEST NEPROPUSNOSTI

7.1 On line NDT (Vrtložna struja)

7.2Hidro ispitivanje pod pritiskom prema gornjoj tabeli i vrijeme držanja Min. 5 Second.

8. CRNI LAK

Cijevi su spolja ujednačeno lakirane po cijeloj dužini.

9.PREMAZIVANJE

9.1 PREMAZ CINK

Prosjek 460 gm/m²ali jedna strana ne smije biti manja od 400 gm/m²ili Odredio kupac

Bez golih mrlja, crnih mrlja, hrapavosti, prekomjernog premaza, ljuštenja ili bilo kojeg drugog površinskog oštećenja.

ASTM A795 navodi stroge specifikacije materijala kako bi se osiguralo da cijev ispunjava potrebne kriterije čvrstoće i otpornosti na koroziju.

Vruće pocinčavanje dodatno povećava izdržljivost cijevi, omogućavajući joj da izdrži izazovne uvjete koji se često sreću u industrijskim i vatrogasnim okruženjima.

9.2 FBE PREMAZ

FBE cijev za premazivanje je čelična cijev s Fusion Bonded Epoxy premazom. Može se nanositi za spoljašnje ili unutrašnje premaze, sa toplotnom smolom za cevi.

Obloženim oblikom suhog praha debljine 400-600 mikrona na zagrijanu površinu cijevi. Jednom kada se FBE nanese na površinu cijevi, FBE film pruža izuzetno tvrdu površinu sa odličnim prianjanjem na površinu cijevi. FBE sloj je u ravnom obliku i ima dobru otpornost na hemijske reakcije.

ASTM A795 Fire Fighting Pipes External Epoxy coated
