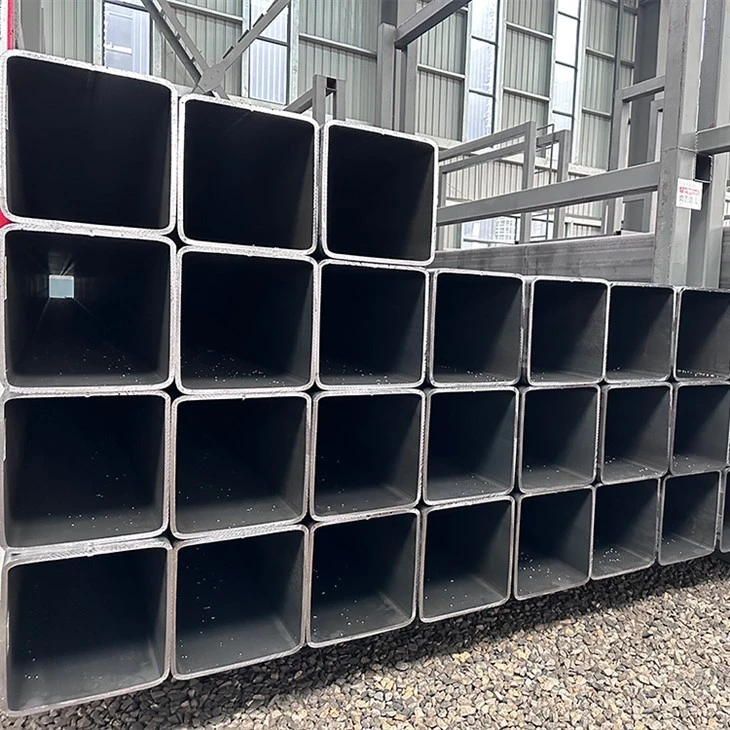

AS1163 C350 / C450 šuplje sekcije

AS1163 C350 (L0) / C450 (L0) Hladno oblikovani konstrukcijski čelični šuplji dijelovi:

Proizvedeno uAustralijski standard AS 1163: "Šupljine sekcije konstrukcijskog čelika".

Ovaj standard određuje zahtjeve za hladno oblikovane (zavarene) konstrukcijske šuplje sekcije (SHS, RHS, CHS) namijenjene za upotrebu u strukturama, mehaničkoj opremi i općim aplikacijama.

Dvostruka oznaka (C350 / C450):To ukazuje na čelik ispunjava hemijsku kompoziciju i mehaničke potrebe za imovinom zaObojeOcjene C350 i C450 kao što je definirano u AS 1163. Nudi fleksibilnost dizajnerima za korištenje ni razine snage, ovisno o zahtjevima za aplikacije.

• C350:Određuje aMinimalna snaga prinosa (REH) od 350 MPa.
• C450:Određuje aMinimalna snaga prinosa (REH) od 450 MPa.

L0:Ovaj sufiks označavaNajniži nivo ispitivanja žilavosti utjecajaobavezno za 1163.

Konkretno, to značiNema Charpy V-zarez (CVN) ispitivanja uticajaizvodi se na podne nulti temperaturama (npr., -20 stepeni ili -40 stepeni).

Dostupno u tri glavna profila:

CHS (kružne šuplje sekcije):Cevi.

SHS (kvadratne šuplje sekcije).

RHS (pravokutne šuplje sekcije).

Širok raspon standardnih veličina (vanjskih dimenzija) i debljine zida definirani su u okviru standarda 1163.

Hladno oblikovana (hladno):Proizvedeno formiranjem čelične trake ili ploče na temperaturi okoline (znatno ispod reciklizacijske temperature) u cevasti oblik, a zatim uzdužno zavarivanje.

Implikacije:Formiranje hladnoća povećava snagu prinosa i tvrdoću materijala u uglovima u usporedbi s ravnim licima (hladno očvršćivanje). Općenito nudi čvršće dimenzijske tolerancije u odnosu na vruće gotove dijelove. Proces može rezultirati preostalim naponima.

Površina:

Obično se isporučuje sa "mlinskim" površinskim finišom, što može imati laganu skalu, laganu hrđu ili uljnu film. Površinske nesavršenosti ograničene su standardom.

Često vruće pocinčano (nakon izrade) za zaštitu od korozije u izloženim sredinama. Hladno formirana priroda općenito je kompatibilna s pocinčavanjem.

Kontrolirano da ispuni zahtjeve za ocjene C350 i C450 po AS 1163.

Prvenstveno čelik mangana ugljen-mangana. Maksimalna ograničenja postavljena su na elemente poput ugljika (c), fosfora (p), sumpor (i), a ponekad legirajućim elementima kako bi se osigurala zavarivost, formibilnost i postizanje navedenih mehaničkih svojstava.

• Tipična zatezna čvrstoća (RM):Kreće se od otprilike 430 MPa do 550 MPa za C350 i 500 MPa do 630 MPa za C450. Specifična vrijednost ovisi o veličini presjeka i debljini zida.
• Izduživanje:Primjenjuju se minimalni zahtjevi za izduživanjem, obično oko 10-20%, ovisno o postignutom zatezanju.
• Oznaka utjecaja na žilavost (L0):

L0:Ovaj sufiks označavaNajniži nivo ispitivanja žilavosti utjecajaobavezno za 1163.

Konkretno, to značiNema Charpy V-zarez (CVN) ispitivanja uticajaizvodi se na podne nulti temperaturama (npr., -20 stepeni ili -40 stepeni).

Implikacija:Ovaj čelik je pogodan za aplikacije u kojima se ne očekuje da temperatura usluge ne očekuje da padne ispod0 stepenA gdje nema značajnog rizika od lomljivog loma ispod predviđenih uvjeta utovara. To jeNije pogodanZa kritične strukture u hladnim klimama ili aplikacijama koje uključuju visoko dinamičko opterećenje na niskim temperaturama u kojima je žilavost loma najvažnija.

• Testiranje tvrdoće(npr., Brinell) se često koristi kao primarna metoda za rutinsku provjeru zahtjeva za zatezne čvrstoće na gotovom šuplje sekciji.
• Stvarna ispitivanja zatezanjaNa uzorcima snimljenim iz gotovog dijela može se izvesti u skladu sa pravilima uzorkovanja standarda.

Visoka čvrstoća:Nudi dobru omjer snage i težine (min YS 350 MPa ili 450 MPa).

Čvrstoća:Šuplji dijelovi pružaju izvrsnu torziju i savu krutost.

Estetski i funkcionalan:Čiste linije, zatvoreni dijelovi, lako izraditi i završiti (boja, galvaniziranje).

Ekonomičan:Efikasna upotreba materijala, često isplativa za mnoge strukture.

• Izgradnja okvira, krovne rešetke, stubovi, purlins, vetrice (posebno RHS / SHS).
• Podrška strukture, mezanine, platforme, rukohvati, ograde (posebno RHS / SHS).
• Okviri za strojeve, transporteri, poljoprivredna oprema (svi profili).
• Opća izmišljotina u kojoj su potrebne umjerena čvrstoća i dobra formibilnost, a temperature servisa ostaju iznad zamrzavanja.

Ne preporučuje se za:Kritični mostovi, offshore konstrukcije u hladnim vodama, posude pod pritiskom, aplikacije koje su podložne vrlo niskim temperaturama (< 0°C) or severe impact loading where higher toughness grades (like C350L0/C450L0 is inadequate; grades like C350L5/C450L5 or C350L8/C450L8 would be required).

U suštini:AS1163 C350 (L0) / C450 (L0) označava hladno oblikovane strukturne čelične šuplje sekcije (RHS, SHS, CHS) izrađene u Australiji na određeni standard. Nude izbor dvije minimalne snage prinosa (350 MPa ili 450 MPa), ali imajuNema provjerene žilavosti utjecaja na sub-nulte temperature (L0), čineći ih pogodnim za opće strukturne i mehaničke primjene u kojima temperature ostaju iznad zamrzavanja i rizik od loma je nizak.

Q1: Koja je ključna razlika između C350 (L0) i C450 (L0) u AS1163 i kako dizajneri biraju između njih?

A:

• Razlika snage:

C350(L0)ima aMinimalna snaga prinosa (REH) od 350 MPa, dokC450(L0)Garantuje višeMinimalna snaga prinosa od 450 MPa.

TheZatezna čvrstoća (RM)od C450 (L0) također je obično veći (500-630 MPa vs . 430 - 550 MPa za C350 (L0)).

• Kriteriji za odabir za dizajnere:

Primjene većeg opterećenja:Ako struktura zahtijeva veći nosivost sa smanjenim dioničkim veličinama (npr. Grede dugim rasponom, stupovima pod teškim aksijalnim opterećenjima),C450(L0)preferira se za štednju težine i efikasnost materijala.

Trošak vs. Performanse:C350 (L0) često je ekonomičnija i dovoljna za umjerene aplikacije za učitavanje (npr. Sekundarno uokvirivanje, lagane podrške).

Duktilnost i formibilnost:C350 (L0) može ponuditi nešto bolju formibilnost (savijanje, zavarivanje) zbog svoje niže čvrstoće, koja može biti korisna u složenim izmišljotinama.

• Napomena:Oba ocjena dijeleista l0 ocena žilavosti, Značenje nije pogodno za niskoperaku ili velike okruženja.

Q2: Zašto je oznaka "L0" važna?

A:

L0 ne znači da nema slabog ispitivanja utjecaja V-zarez (CVN)potreban je na niskim temperaturama.

Označava da je čelikNije certificirano za jačanje pod-nulte temperaturei treba koristiti samo uokruženja iznad 0 stepeni.

Q3: Koje su tipične aplikacije u kojima C350 (L0) / C450 (L0) ne treba koristiti?

A:

Jednostavna okruženja(ispod 0 stepeni), poputAlaskanski mostovi, offshore platforme ili rashladne strukture.

Primjene visokog udara ili dinamičke opterećenja(npr. seizmičke zone, teška mehanizacija podvrgnuta šok opterećenjima).

Prstene pod pritiskom ili kritične nosive konstrukcijetamo gdje je potrebna veća žilavost (L5 / L8).
