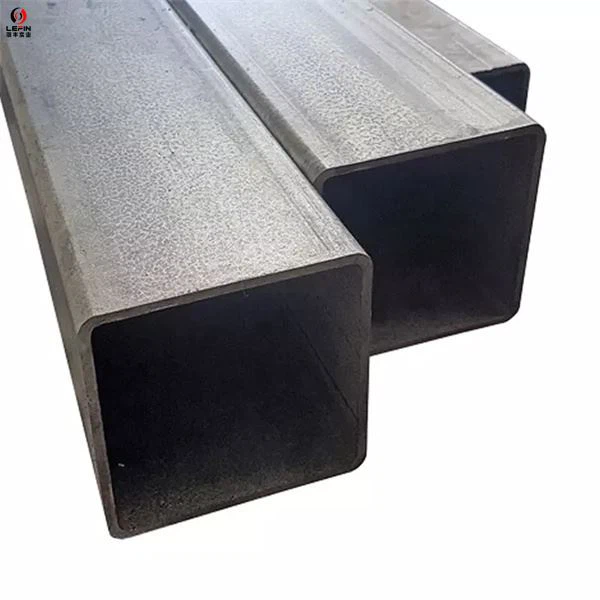

ASTM A500 ugljični čelik kvadratne pravokutne cijevi Mehanička svojstva
Vlačna čvrstoća odnosi se na količinu naprezanja istezanja koju materijal može izdržati prije loma ili loma. Krajnja vlačna čvrstoća ugljičnog čelika A500 izračunava se dijeljenjem površine čelika sa naprezanjem na njemu, koje se izražava u funtama ili tonama po kvadratnom inču materijala. Vlačna čvrstoća je važna mjera sposobnosti A500 da se ponaša u primjeni. Vlačna čvrstoća ugljičnog čelika A500 opisana je u donjem grafikonu.
ASTM A500 kvadratna pravokutna cijev od ugljičnog čelikaZatezni zahtjevi
| Okrugle strukturalne cijevi | ||||
|---|---|---|---|---|
| Ocjena A | Razred B | Razred C | Ocena D | |
| Vlačna čvrstoća, mn, ps (MPa) | 45 000 (310) | 58 000 (400) | 62 00 (427) | 58 000 (400) |
| Granica tečenja, mn, psi (MPa) | 33 000 (228) | 42 000 (290) | 46 000 (317) | 36 000 (250) |
| Izduženje u 2 in. (50,8 mm), min, postoA | 25B | 23C | 21D | 23C |
| Oblikovane strukturne cijevi | ||||
|---|---|---|---|---|
| Ocjena A | Razred B | Razred C | Ocena D | |
| Vlačna čvrstoća, mn, ps (MPa) | 45 000 (310) | 58 000 (400) | 62 00 (427) | 58 000 (400) |
| Granica tečenja, mn, psi (MPa) | 39 000 (269) | 46 000 (317) | 50 000 (345) | 36 000 (250) |
| Izduženje u 2 in. (50,8 mm), min, postoA | 25B | 23C | 21D | 23C |
ASTM A500 kvadratna pravokutna cijev od ugljičnog čelika
Dozvoljene varijacije dimenzija za vanjske dimenzije
Mjerenja vanjskog promjera cijevi od ugljičnog čelika A500 moraju se izvršiti na pozicijama najmanje 2" (50,8 mm) od oba kraja cijevi.
Za okrugle strukturalne cijevi sa nominalnim vanjskim promjerom od 1,900" (48,26 mm) i manjim, vanjski prečnik ne smije varirati više od ±0.5 posto, zaokruženo na najbližu { {13}}.005" (0,13 mm), navedene veličine. Za nominalne OD od 2" (50,8 mm) i veće, vanjski prečnik ne smije varirati više od ±0,75 posto, zaokruženo na najbližih 0,005".
Kvadratne strukturalne cijevi i pravokutne strukturne cijevi moraju se mjeriti po stanovima i uključiti dopuštenje za konveksnost ili konkavnost. Navedene dimenzije ne smiju prelaziti plus/minus dopuštenja prikazana u tabeli ispod.
A500 Tolerancije vanjskih dimenzija za kvadratne i pravokutne čelične cijevi
Postoji više razmatranja koja se moraju uzeti u obzir pri određivanju tolerancija vanjskih dimenzija za kvadratne i pravokutne čelične cijevi. Tabela ispod i sljedeći atributi opisuju točne tolerancije vanjskih dimenzija za ugljični čelik A500.
| Vanjska velika ravna dimenzija, in. (mm) | Tolerancija velikih ravnih dimenzija,Aplus i minus, in. (mm) |
|---|---|
| 2½ (63,5) ili manje | 0.020 (0.51) |
| Preko 2½ do 3½ (63,5 do 88,9), uklj | 0.025 (0.64) |
| Preko 3½ do 5½, uk | 0.030 (0.76) |
| Preko 5½ (139.7) | 0.01 puta veća ravna dimenzija |
ASTM A500 kvadratna pravokutna cijev od ugljičnog čelika DEBLJINA ZIDA
Minimalna debljina zida u bilo kojoj tački mjerenja ne smije biti manja od 90 posto specificirane nominalne debljine zida. Maksimalna debljina zida, isključujući zavarene šavove, ne smije biti veća od 110 posto specificirane nominalne debljine zida. Debljina zida kvadratne strukturalne cijevi i pravokutne strukturalne cijevi mora se mjeriti u sredini stana.
ASTM A500 kvadratna pravokutna cijev od ugljičnog čelikaPRAVOST
Dozvoljena varijacija u ravnosti za strukturalne cijevi je 1/8" puta ukupne dužine u stopama (ili 10,4 mm puta broja metara) podijeljeno sa pet.
ASTM A500 ugljični čelik kvadratni pravokutni PipeSIDE KVADRATNOST
Za četvrtaste strukturalne cijevi i pravougaone strukturalne cijevi, susjedne strane mogu odstupati od 90 stepeni za najviše ±2 stepena.
ASTM A500 ugljični čelik kvadratni pravokutni PipeCORNER RADII
Za četvrtaste strukturalne cijevi i pravokutne strukturalne cijevi, radijus bilo kojeg vanjskog ugla ne smije prelaziti tri puta (3x) specificiranu debljinu zida.
Molimo konsultujte me za detaljan proizvod sa količinom i veličinom,
Nazovi me, Elva (mob/whatsapp/wechat) 0086-15122519420
or send me email: elvazhao@lefinsteel.com
